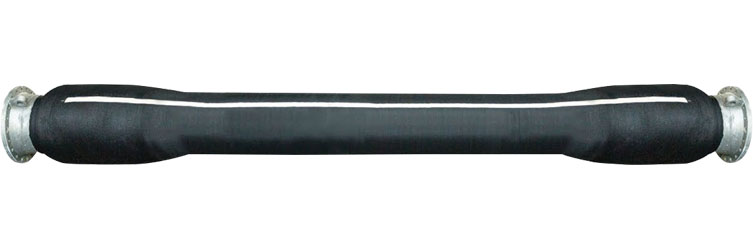

Подводный шланг с односторонним усилением
Оставить заявку

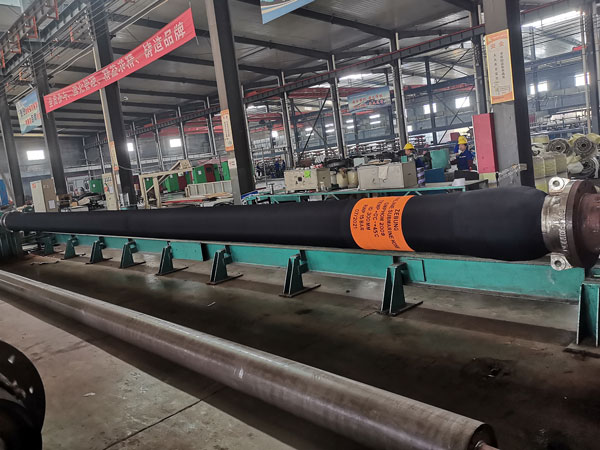

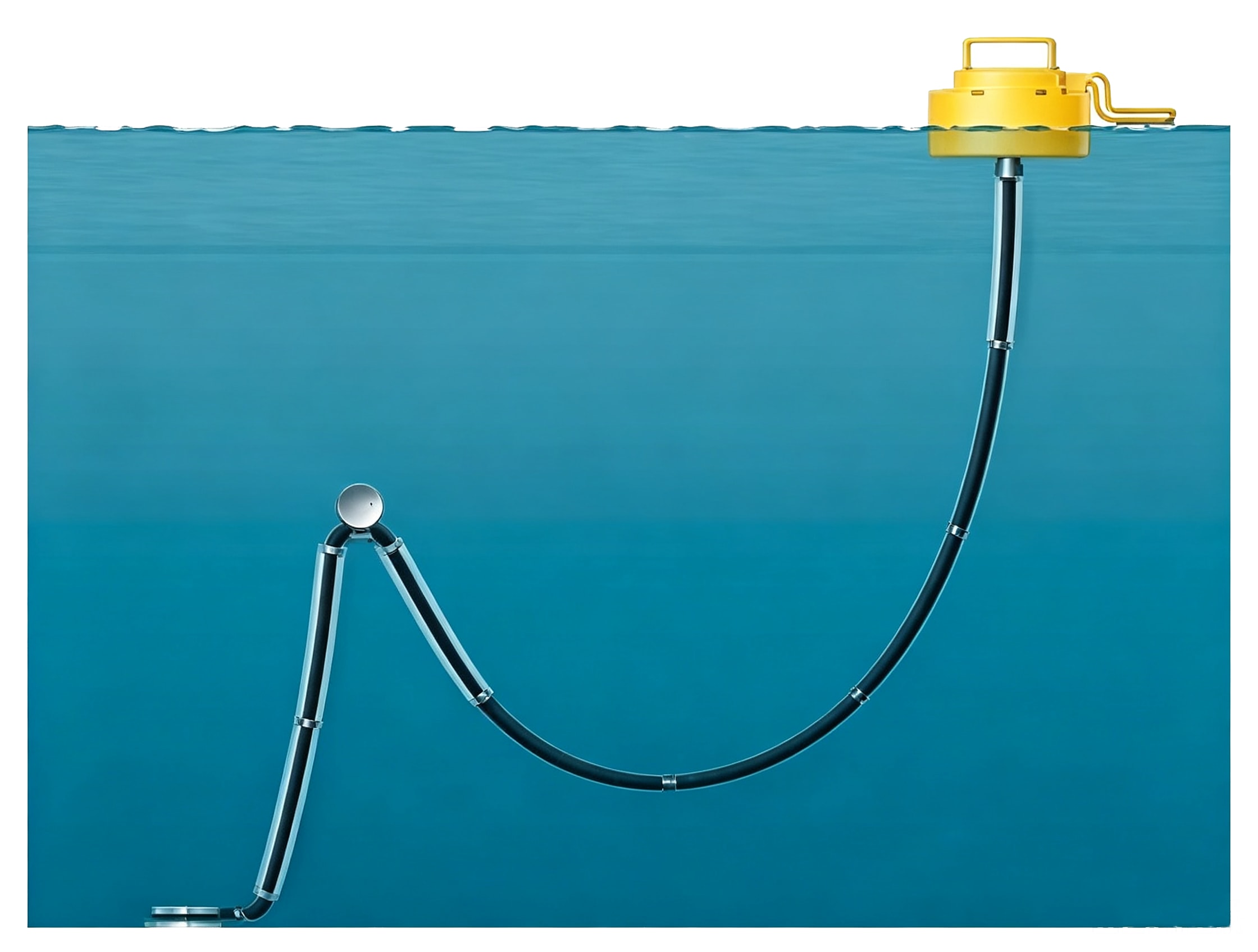

Рукав спроектирован без манжет. Внутренний слой выполнен из эластомеров, армированных текстильным кордом. Модель с односторонним усилением предназначена для подключения к буйковым системам, подводным манифольдам и аналогичному оборудованию.

Конструкция
  • Внутренний слой основного каркаса: гладкая бесшовная бутадиен-нитрильная резина (NBR), устойчивая к воздействию нефти и топлива
  • Вторичный каркас: предназначен для предотвращения отказа рукава при случайном разрыве или повреждении внутреннего слоя основного каркаса
  • Армирование: несколько слоев высокопрочного текстильного корда со встроенной спиралью из стальной проволоки
  • Покрытие внутреннего рукава: гладкая черная маслостойкая синтетическая резина
  • Наружное покрытие: гладкая черная синтетическая резина, устойчивая к истиранию, воздействию нефти, морской воды и солнечного излучения, с оранжевой спиральной полосой для лучшей отслеживаемости
  • Плавучий слой (для одно- и двухкаркасных рукавов): пеноматериал с закрытоячеистой структурой.
  • Фланец: приварной воротниковый фланец по стандарту ASME B16.5, класса давления 150 или 300, с плоской уплотнительной поверхностью (FF) или соединительным выступом (RF) в зависимости от требований заказчика

Особенности
Рукав может подключаться к плавучей установке для добычи, хранения и отгрузки нефти (FPSO).
Рабочее давление: 15, 19 или 21 бар
Коэффициент запаса прочности: 5:1
Электрическая непрерывность: непрерывное исполнение (или по спецификации заказчика).
Система обнаружения утечек: внутри рукава установлен специальный датчик, который при повреждении основного каркаса предупреждает операторов о необходимости вывести поврежденный рукав из эксплуатации, предотвращая дальнейшие повреждения и загрязнение окружающей среды.

Стандарты

Наши подводные рукава проектируются и изготавливаются в соответствии со стандартами OCIMF. При их производстве и испытаниях соблюдаются требования ISO 9000:2001.
Все испытания проводятся в соответствии с требованиями GMPHOM 2009 и техническими спецификациями заказчика.

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B
150(6") 342/137 380/152 418/167 305 210 0,6(2,0')
250(10") 639/272 712/299 785/326 415 320 1,0(3,3')
300(12") 810/305 902/334 994/363 485 375 1,2(4,0')
400(16") 1216/560 1359/619 1502/678 575 475 1,6(5,3')
500(20") 1600/778 1792/858 1984/938 695 580 2,0(6,6')
600(24") 2404/1180 2680/1309 2956/1438 810 700 2,4(8,0')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
